下面，给大家分享非接触式IC卡读写模块编程方面的问题。非接触式IC卡也称为射频卡，或称为感应式IC，它通过射频电磁感应，从读写设备获取能量和交换数据，读写操作时只需要将卡片放在可读写器附近一定距离之内，就能够实现数据交换，使用方便快捷，不易损坏。这类IC卡可用于存取频繁，可靠性要求高的场合。非接触式IC卡自问世以来，以其方便快捷的读写方式和灵活的适应性，备受用户和系统集成商的青睐。

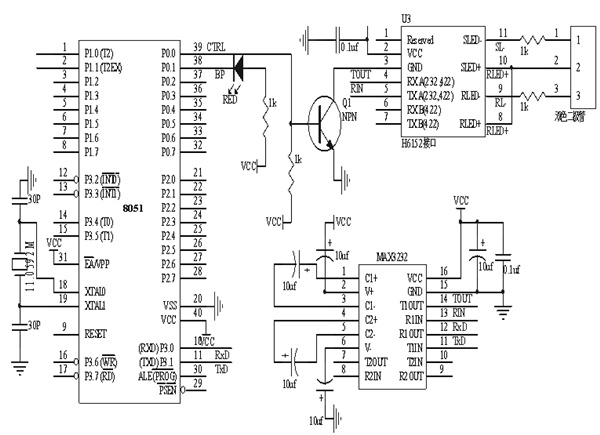

　　非接触IC卡读写电路主要包括3个部分，单片机控制部分，RS-232接口转换部分，以及IC卡读写模块H6152接口部分。单片机的晶振选用11.0592MHz，以得到稳定的波特率，尽量避免积累误差和波特错误引发的读写。红色发光管，用于卡片读写错误时的指示。

　　非接触式IC卡读写模块程序如下：主程序功能为选取一张卡，将0～15共16个数写入扇区1的块0中，然后再从该扇区的块0中，读出这16个数，存入缓冲区block0buf，接着再将block0buf中的内容写入该扇区的块1中，最后再从块1中读出16个数，存入缓冲区block1buf中。本程序的主要功能是验证H6152模块对非接触式IC卡的读写。

　　//标志位定义

　　FLAGOK BIT 00H

　　FLAGFIRST BIT 01H

　　FLAGSELOK BIT 02H

　　FLAGLOGOK BIT 03H

　　FLAGRD BIT 04H

　　FLAGWR BIT 05H

　　//变量定义

　　CNT1 DATA 28H

　　SECTNO DATA 29H

　　BLOCKNO DATA 2AH

　　SECNO DATA 2BH

　　CNT2 DATA 2CH

　　COUNT DATA 2DH

　　MAIN：MOV SECTNO，#01H //扇区1

　　MOV BLOCKNO， #00H //块0

　　CLR FLAGOK

　　SETB FLAGFIRST

　　CLR FLAGSELOK

　　CLR FLAGLOGOK

　　MOV FLAGLOGOK，#00H

　　MOV COUNT，#00H

　　MOV CNT1，#10H

　　MOV R0，#BLOCKBUF

　　MOV A，#00H

　　LOOP0：MOV @R0，A //写入0～15共16字节

　　INC A

　　INC R0

　　DJNZ CNT1，#00H，LOOP0

　　CLR CTRL //H6152正常工作

　　SETB BP //红色发光管不亮

　　SETB EA

　　MOV TMOD，#01H //模式1，T0为16位定时/计数器

　　MOV TH0，#3CH //设置计数初值

　　MOV TL0，#0B0H

　　SETB ET0 // 打开T0中断

　　LCALL SINIT // 串口初始化

　　LCALL 6152RST //H6152复位

　　JB FLAGOK，NEXT00***

　　LCALL CARDCK //卡片检测

　　LCALL ENDCK // 停止检测

　　JNB FLAGFIRST，NEXT02

　　CLR FLAGFIRST

　　LCALL AUTOSELECT

　　MOV A，SNNO

　　CJNE A，#00H，NEXT02 第一张卡片选择成功，并保存序列号sn

　　SETB FLAGSELOK

　　SETB TR0 T0开始计时

　　LJMP NEXT02

　　NEXT01：LCALL AUTOSELECT

　　MOV A ，SNNO

　　CJNE A，#00H，NEXT02 指定序列号sn的卡片选择成功

　　SETB FLAGSELOK

　　NEXT02：JNB FLAGSELOK，NEXT03****

　　LCALL LOGINSECT

　　MOV A，#RETURN

　　CJNE A，#4CH，NEXT05**** 登录成功

　　SETB FLAGLOGOK

　　LJMP NEXT06

　　NEXT05：CLR FLAGSELOK 登录不成工，重新去选卡

　　CLR FLAGLOGOK

　　NEXT06：JNB FLAGLOGOK，EXIT

　　MOV BLOCKNUM，#04H

　　MOV SECNO，#01H

　　LCALL WRITEBLOCK

　　JB FLAGWR，EXIT01

　　MOV BLOCKNUM，#04H

　　MOV SECNO，#01H

　　LCALL READBLOCK

　　JB FLAGRD，EXIT01

　　MOV BLOCKNUM，#05H

　　MOV SECNO，#02H

　　LCALL WRITEBLOCK

　　JB FLAGWR，EXIT01

　　MOV BLOCKNUM，#05H

　　MOV SECNO，#02H

　　LCALL READBLOCK

　　JB FLAGRD，EXIT01

　　SETB FLAGOK

　　SJMP $

　　EXIT01：CLR FLAGSELOK ;读写块错误，重新去选卡

　　SJMP $

　　;; 延时t毫秒函数 ;;

　　DELAY：NOP

　　DE1：MOV CNT2，#0FAH

　　DE2：DJNZ CNT2，$

　　DJNZ CNT1，DE1

　　RET

　　;;定时器0中断服务子程序 ;;

　　T0： CLR TR0

　　MOV TH0，#3CH

　　MOV TL0，#0B0H

　　INC COUNT

　　MOV A，COUNT

　　CJNE A，#0FAH，NEXT0 第一次检测到卡

　　MOV COUNT，#00H

　　JB FLAGOK，NEXT0 如果检测到1.5s后读写标志还是失败，则蜂鸣器报警

　　CLR BP

　　MOV CNT1，#0F0H

　　LCALL DELAY

　　SETB BP

　　NEXT0：SETB TR0

　　RETI

　　;;串口发送命令函数;;

　　SINT：MOV A，STRING

　　CJNE A，#00H，NEXT1

　　CLR TI 清发送标志位

　　MOV A，STRING 发送数据

　　MOV SBUF，A

　　JNB TI，$ 等待发送完成

　　NEXT1：RETI

　　/* 串口初始化， 9600,n,8,1，外部晶振11.0592MHz，查询方式

　　SINIT：MOV TMOD，#20H

　　MOV TH1，#0FAH

　　MOV TL1，#0FAH

　　SETB TR0 T1开始计数

　　MOV PCON，#80H SMOD = 1

　　MOV SCON，#50H 工作方式1，波特率9600bit/s，允许接收

　　CLR ES 关闭串行中断

　　RET

　　H6152复位函数

　　RST6152： MOV A，#78H 发送命令"x"

　　LCALL SENDCODE

　　MOV CNT1，#0FAH

　　LCALL DELAY 延时250ms确保H6152复位完毕

　　RET

　　;; 卡片检测函数，检测到有卡在读写器有效区域内返回

　　CARDCK：MOV A，#63H

　　LCALL SENDCODE 发送命令"c",命令进入“连续读”模式

　　MOV CNT1，#10H

　　LCALL DELAY 延时10m

　　一旦发现非接触式IC卡读写模块串口接收到数据就立即返回，表示检测到读写器有效区域内有卡片

　　CLR RI

　　JNB RI，$

　　CLR RI

　　MOV CNT1，#10H

　　LCALL DELAY 延时10m

　　CLR RI

　　JNB RI，$

　　RET 确认工作区内有卡片，返回

　　;;停止卡片检测函数，即取消“连续读"模式 ;;

　　ENDCK：MOV A，#20H

　　LCALL SENDCODE 发送" "取消”连续读“模式

　　MOV CNT1，#10H

　　LCALL DELAY 延时10m

　　RET

　　END
